货架安全，始于设计安全；设计安全，基于结构安全。悠米下载安卓版的货架设计审查业务，就是检验货架的结构设计是否符合相关规范的要求，即货架结构设计规范符合性检验。

01检验参考规范

▍《立体仓库货架系统设计规范》《Racking design code for steel static storage system》GB/T 39681-2020；

▍《钢货架结构设计规范》《The specification for design of steel storage racks》CECS23:90；

▍《钢制静力存储系统-可调式托盘货架系统-结构设计原则》《Steel static storage systems-Adjustable pallet racking systems-Principles for structural design》BS EN 15512:2020+A1:2022；

▍《工业钢货架设计测试与使用规范》《Specification for the design, testing and utilization of industrial steel storage racks》ANSI MH16.1-2023；

▍《钢货架 第1部分：设计》《Steel storage racking Part 1:Design》AS 4084.1:2023。

02所需工具

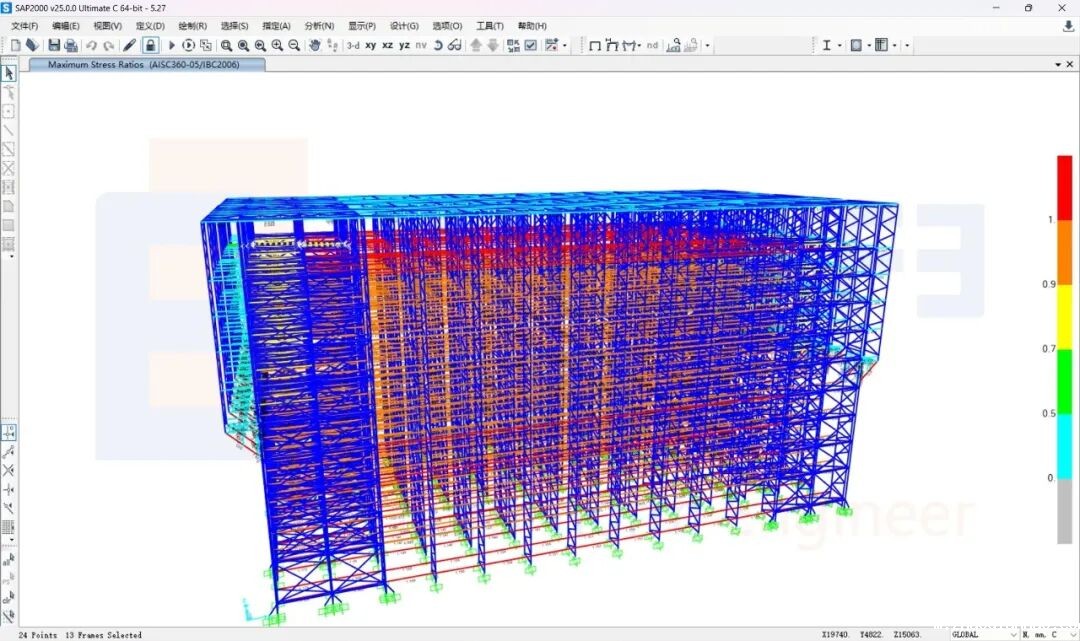

SAP2000软件进行内力分析、WeRack软件进行构件及节点校核

SAP2000正版授权软件

悠米下载安卓版自研WeRack软件

03检验步骤

▍1）明确设计规范；

▍2）收集设计图纸，图纸需包含钢货架结构的正、侧、俯视图；各类构件1：1截面、开孔以及节点构造详图等（构件截面类型及尺寸，立柱组间距，横梁跨度，横斜撑步矩，立柱组连杆间距，背拉杆与水平拉杆的布置及固定节点位置等信息应有明确的尺寸标注）；各构件的钢材材质信息；

▍3）获取节点特性信息数据（如梁端转动刚度、梁端弯矩承载力、柱脚节点转动刚度等）；

▍4）确定计算假定（结合实际项目信息，合理确定验证项目的计算假定）；

▍5）遵照设计规范，明确荷载工况及荷载组合。

钢货架结构常规荷载有：恒载、活载、整体缺陷荷载、竖向冲击荷载、地震荷载等；

分析包括承载能力极限状态和正常使用极限状态下的多种荷载组合；荷载分项系数即组合系数按照选用的规范确定；

另外，需要额外建立单独的工况对结构进行整体屈曲分析，以辅助结构整体设计；

▍6）进行内力分析

内力分析需严格遵循力学原理，选择合适的分析模型，确保结构的几何形状、支撑条件和连接方式能够准确的反应实际情况；

使用正确的材料参数，特别是钢材的强度、刚度和应力应变特性，确保内力分析的准确性和有效性；

选择适当的计算方法（如线性分析、非线性分析）； 分析完成后应对内力结果进行合理性验证，检查计算结果是否与预期相符，是否违背力学原理，必要时进行二次计算；

▍7）构件校核

严格按照所选定的设计规范，在所有荷载工况和荷载组合下对结构中所有受力构件均进行校核。

立柱作为压弯构件，且多为单轴对称开口截面，沿长度方向有连续开孔，应考虑纵横两个方向的强度和稳定性，稳定性校核又要考虑平面内稳定和平面外稳定；

承载梁作为受弯构件，应考虑竖向弯矩和有可能发生的水平弯矩作用下的强度校核，和在正常使用极限状态下的挠度校核；

横斜撑作为轴压构件，且多为单轴对称开口截面，应考虑轴力作用下的强度和稳定性校核；

水平拉杆、背拉杆作为受拉杆件，应考虑开孔处最小净截面的受拉强度校核；

梁柱节点、柱脚节点、横斜撑节点、拉杆节点都要按照要求进行校核；

其余构件应按照受力模式按照选定规范进行构件校核。

▍8）报告撰写

结构设计报告的内容应包括以上所有涉及到的工作内容。

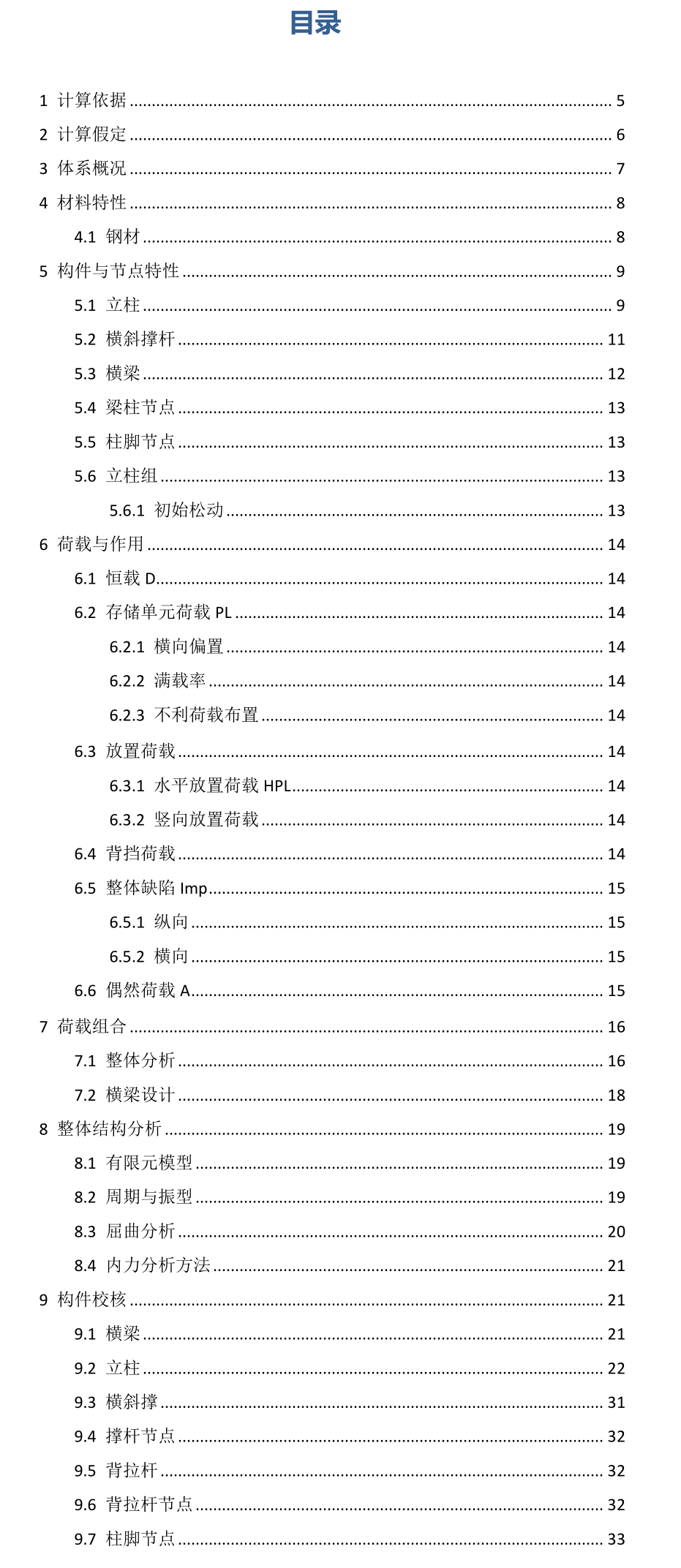

悠米下载安卓版结构计算书目录示例
